120 min, 30 min, 60 min
Opptil 50dB
S200, Sa
EN 14351-1, EN 16034

Daloc S30 (Y30) Branndør, lyddør
På grunn av sin form og høye lyd- og brannbeskyttelses- klasse, brukes Daloc S30 ofte i butikker, serviceboliger, på sykehus, hoteller og kontorer. Den står godt til sikkerhetsdørene Daloc S33 og Daloc S43 for leiligheter, og kan med fordel brukes ved siden av disse. Daloc S30 kan også produseres i rustfritt stål.

Last ned
S30 produkt ark S30 Typgodkännande Brand-BrandgasCAD-skiss S30 (Y30)MontasjeanvisningVentilationsriste for ståldørerAnbefalinger for dekkmaling av grunnede ståldørerY30 DoPUtsparing i vegg for magnetkontakt og dørlukker utenfor karmyttermålMontasjeanvisning Delt stålkarmVedlikeholdsinstruks for Daloc-dørerKompletterende monteringsanvisning for dører i fasadeCE-certifikat: SC0596-17, EI(2)60CE-certifikat (NO): SC0479-16, EI(2)30 EW60CE-certifikat: SC0332-19, EI(2)20 EW60Byggevaredekl for ståldørerByggevaredekl for Daloc ståldører med glassfelt
Betegnelse Lysmål i
karm*
Karmytter
mått
Vekt

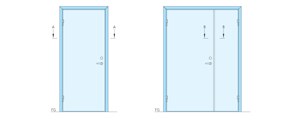

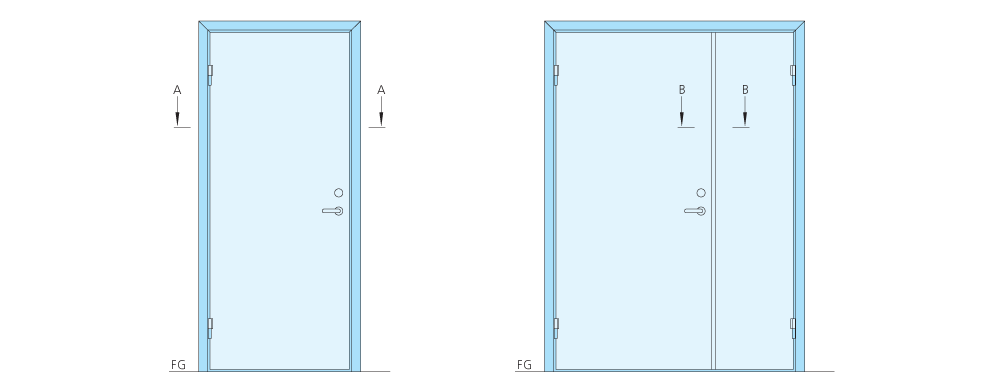

Enfløyet dør
S30 9 x 21
S30 10 x 21
S30 11 x 21
S30 12 x 21 **
S30 13 x 21 **
Tofløyet dør
S30 15 x 21
S30 18 x 21
S30 18 x 24
S30 21 x 24

800 x 2025
900 x 2025
1000 x 2025
1100 x 2025
1200 x 2025

1400 x 2025
1700 x 2025
1700 x 2325
2000 x 2325

890 x 2093
990 x 2093
1090 x 2093
1190 x 2093
1290 x 2093

1490 x 2093
1790 x 2093
1790 x 2393
2090 x 2393

70
75
80
85
90

110
125
150
170
Andre størrelser kan fås på forespørsel.

Maks veggåpningsmål for f.eks. modul 9x21 er 920x2110 mm.

* For åpen enfløyet dør (90 grader) fratrekkes 45 mm.
** Kun malte dører.

Maksimalmål (S30):
Enfløyet dør brann: (A60) 13x24/12x25 (A120 13x23/12X25)
Enfløyet dør røyktetthet: 13x24
Tofløyet dør brann: (A60) 24x24 (A120 23x23)
Tofløyet dør røyktetthet: 24x24
Uklassifisert utførlse: 13x27 resp 25x27
Laminatplate: 1165x2393 resp 2230x2393 (like deling).
Rustfri utførelse 13x24 resp 24x24.

Maksimalmål ytterdørsutførelse (Y30):
Enfløyet dør brann: EI220/EW60 12x24, EI230/EW60 1290x2650, EI260 12x24
Enfløyet dør røyktetthet: 13x24
Tofløyet dør brann: EI220/EW60 24x24, EI260 24x24
Tofløyet dør røyktetthet: 24x24
Uklassifisert utførlse: 13x27 resp 25x27
Laminatplate: 1165x2393 resp 2230x2393 (like deling).
Rustfri utførelse 13x24 resp 24x24.
Klassifiseringer
Ytelse på dørens egenskaper er testet av RISE (tidligere SP) og sertifisert av RISE-sertifisering. RISE utfører regelmessige produksjonskontroller i Dalocs fabrikker.

Brannklasse: A 60, El 30 og A 120 som tillegg.

Lydreduksjon: Rw 33 dB, alternativ 38, 43, 48*, 50*, 53** dB som tillegg.
Lydreduksjon (Rw) har erstattet lydklasse (R'w). Ved prosjektering reduseres den målte støyreduksjonen med 2-3 dB for å ta høyde for montering og utførelse. Tidligere lydklasse R'w 30, 35, 40, 45*, 50dB**.
* Kun enkeltdør
** Enkeltdør i Rw 53dB (R'w 50dB) produseres som en tandemdør.


Røyktetthetsklasse: EN 13501-2 klasse Sa og S200 (forrige Sm) som tillegg.

Korrosjonsklasse: EN 12944-2 C1-C4.
Dører for utvendig bruk opp til korrosivitetsklasse C3 anbefales i varmforsinket utførelse med industrimaling fra fabrikk og rustfri terskel alternativt foliert plate for utvendig bruk og rustfri terskel. Dører korrosivitetsklasse C4 anbefales i rustfri utførelse

CE-merking: Ytterdørsutførelse (Y30) er CE-merket i henhold til produktstandard for ytterdører EN 14351-1 og EN 16034 dersom brannegenskaper foreligger. CE-merket bak på dørbladet viser følgende egenskaper:

Brannmotstand:EI220/EW60 alt EI230/EW60 alt EI260.
Røyktetthet:Sa alt S200
Selvlukking:C5
Vindmotstand:klasse 2B
Vanntetthet:klasse 7B/npd*
Avgivning av farlige stoffer:godkjent
Lydreduksjon:**Rw 33(C=-2;Ctr=-4)dB
Rw 38(C=-2;Ctr=-6)dB, (C=-2;Ctr=-5) tofløyet dør.
Rw 43(C=-2;Ctr=-7)dB, (C=-2;Ctr=-5) tofløyet dør.
U-verdi enfløyet dør:1,4-1,9
U-værdi tofløyet dør2,4
Lufttetthet:klasse 4

*No performance determined (ndp) gjelder innadslående montasje der vanntetthet ikke er blitt vurdert.
**En dørs lydreduserende egenskaper varierer avhengig av lydens frekvens, derfor er det et komplement til Rw-verdien: "Rw+C" (for støy med høye frekvenser, dvs. lyse toner) og "Rw+Ctr" (for støy med lave frekvenser , dvs. basstoner).


Klimadør: Daloc Y30 i enfløyet utførelse oppfyller klasse 3 (høyeste klasse) i henhold til EN 12219, klimatisk påvirkning på dører, for klima A og klima D.

Det innebærer følgende for testtemperaturer på utsiden/innsiden 18°C/23°C (klima A) og –15°C/23°C (klima D):

Bøying/vridning: Mindre enn 2 mm*
Lufttetthet:Klasse 4** i henhold til EN 12207
Lukkekraft: Klass 4*** i henhold til EN 12217

* Maksimal bøying/vridning av dørbladet i forhold til karmen.
** Lufttetthet klasse 4 (høyeste klasse) i henhold til EN 12207, som innebærer en maksimal luftlekkasje på 3m3/h*m2, hvilket betyr lavt energitap.
*** Lukkekraft klasse 4 (nest høyeste klasse) i henhold til EN 12217, noe som innebærer lukkekraft innenfor 10N.
Dørblad
Konstruksjon: Dørbladet er 58 mm tykt, har faset overfals og består av stålplater som er føyd sammen i en bue med skjulte platekanter ved dørbladkanten. Sammenføyning skjer ved hjelp av liming og nagling.

Materiale: 1 mm tykke stålplater, isolering av mineralull og ev. gips.

Overflatebehandling: S30 leveres ferdigmalt i en av våre standardfarger eller med en tremønstret laminatplate fra standardsortimentet som overflate. Andre NCS-farger eller tremønster kan leveres på forespørsel. Dører for utendørsbruk opptil korrosivitetsklasse C3 i henhold til EN ISO 12944-2 anbefales i varmforsinket utførelse med industrimaling fra fabrikk. Produseres på bestilling. I rustfri utførelse er de synlige utsatte overflatene av rustfritt stål EN 1.4301, og øvrige inngående detaljer hovedsakelig i galvanisert plate. Tilsvarer korrosivitetsklasse C4 i henhold til EN ISO 12944-2/BSK 07. Dører i rustfri utførelse kan leveres ferdigmalte i en av våre standardfarger.
Karm

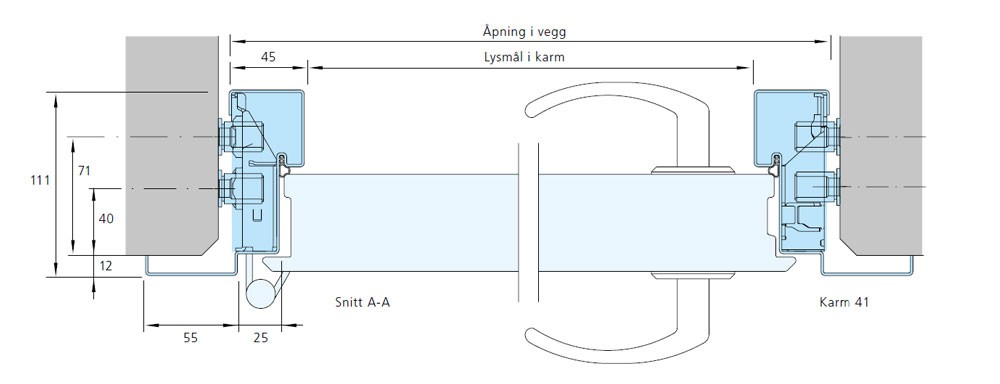

Konstruksjon: Som standard leveres den med hvitmalt karm 41 med fast gerikt på hengslesiden. Karmen leveres sammensatt uten løse deler. Tetningslisten er plassert i et spor i karmen. Karmen fås i flere utførelser: med gerikt på hengslesiden, gerikt på begge sider eller helt uten. I rustfri utførelse er de synlige utsatte overflatene av rustfritt stål EN 1.4301, og øvrige inngående detaljer hovedsakelig i galvanisert plate. Tilsvarer korrosivitetsklasse C4 i henhold til EN ISO 12944-2/BSK 07. Karmer i rustfri utførelse kan leveres ferdigmalte i en av våre standardfarger.

Isolering: Ferdigisolert med mineralull fra fabrikken.

Montering: Rask montering med karmens etterjusterbare karmhylser (umbraconøkkel).
Terskel
Døren leveres som standard med forsinket, faset anslagsterskel. På bestilling kan den leveres med terskelplate og slepelist (Rw 38 dB) eller med terskelplate, børstelist og heve-/senketerskel (ikke lyd). Den kan også leveres med hardvedterskel.
standardbeslag

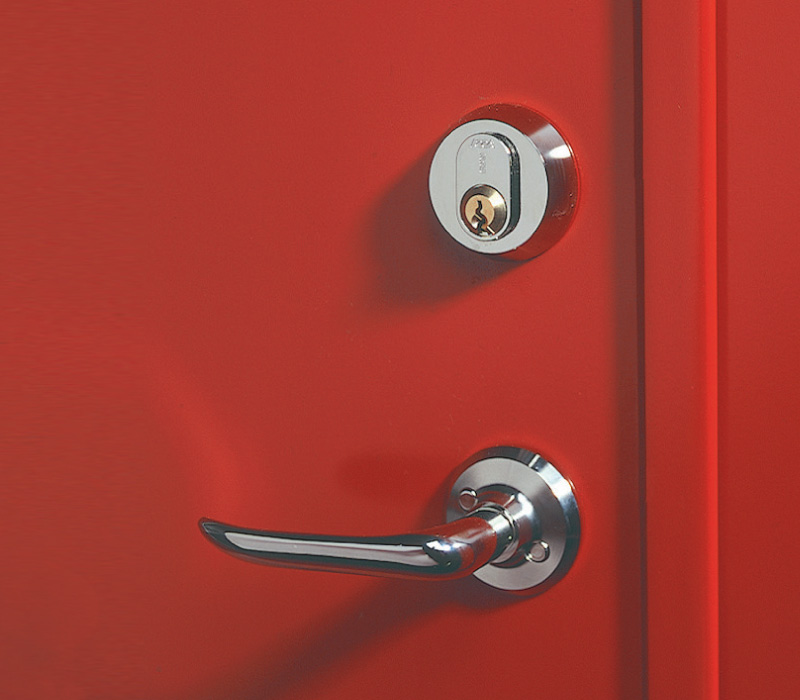

Låskasse Assa 310. (A = 58 mm, B = 33/24 mm enfløyet/tofløyet dør ved utadslående dør). Tappbærende elforsinkede hengsler. Fast tapp i bakkant. Innvendig forsterkning for dørlukker. A/B målene gjelder kun for ASSA Connect og modul låser, for andre låser kontakt Daloc.
Tilleggsutstyr
Kan leveres med Daloc Linea-mønster, glassåpning, sparkeplate, ventilasjonsgitter (brannklasse EI 15 i søppelromutførelse), dørlukker, elektrisk sluttstykke, magnetkontakt, motor- og mikrolås, låsrelékontakt m.m.

Ved vindutsatt plassering anbefales komplettering med dørbremse. For innadslående dør anbefales vannavviser i nedre kant om døren utsettes for regn. For utadslående dør som ikke har regnbeskyttelse anbefales vannavviser i overkant.
Tofløyet dør
Dørblad og karm produseres på samme måte som enfløyet dør. Skåtefløyen har anslag og er utstyrt med to innfelte hevearmsskåter som standard. Dørens ulike deler er enkle å transportere, håndtere og montere på grunn av at mindre enheter monteres sammen på stedet.

Vi forbeholder oss retten til konstruksjonsendringer.

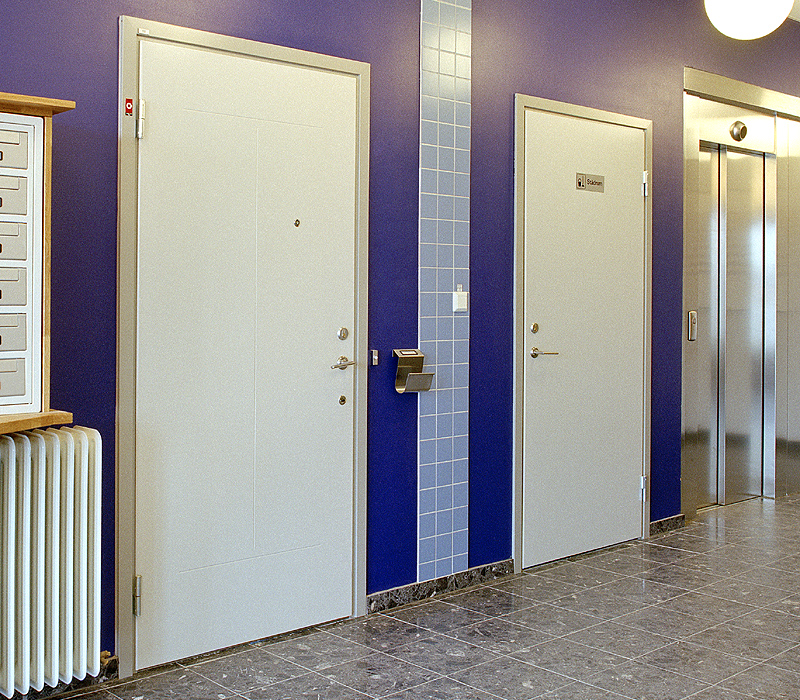

S30 har samme design som våre sikkerhetsdører og passer derfor godt sammen med disse i f.eks. et trappehus.

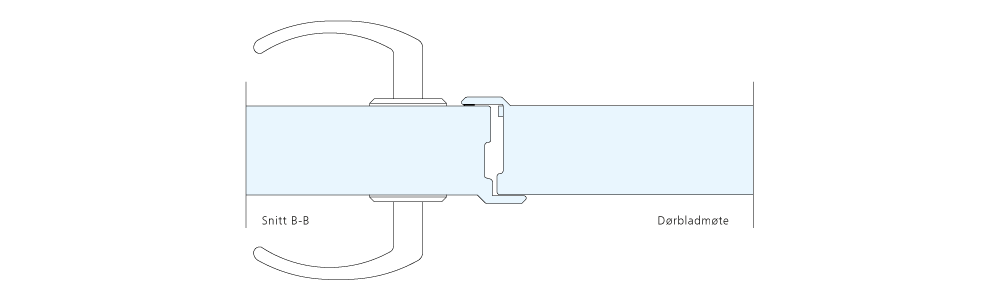

Dørbladmøte, tofløyet dør med integrert anslag.
Overfalsen med skråstilt kant gir et moderne og gjennomført inntrykk.

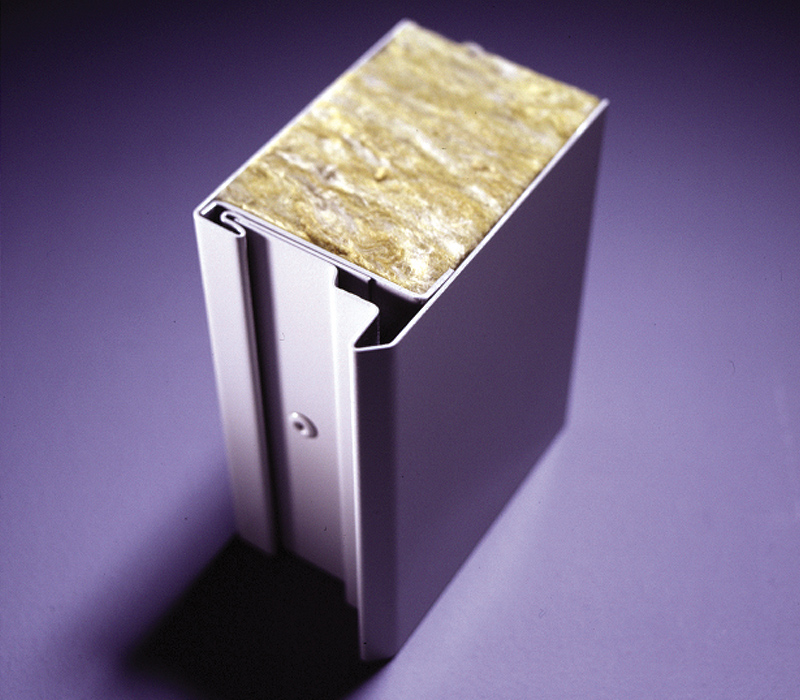

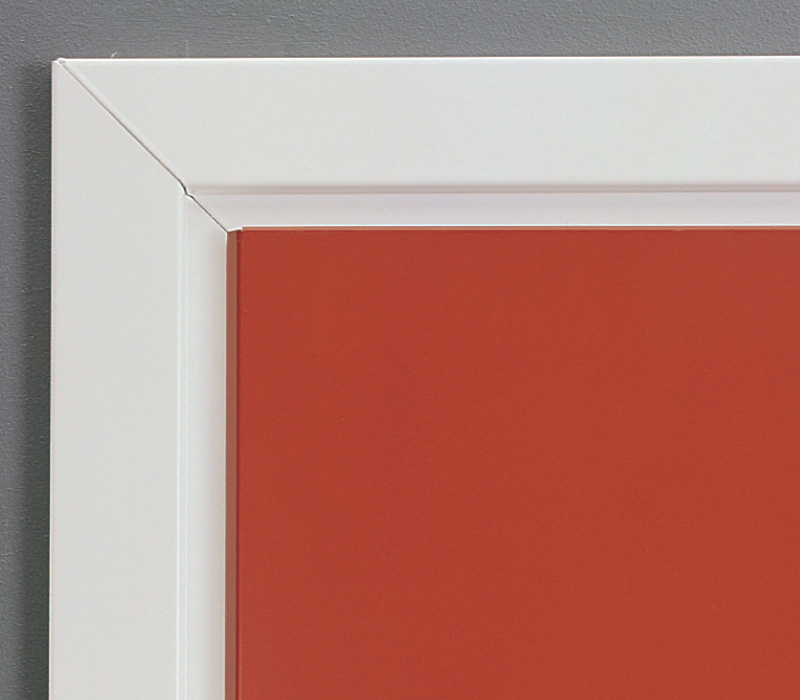

S30 tilhører gruppen moderne ståldører og har skjulte platekanter og pen skråfaset overfals.

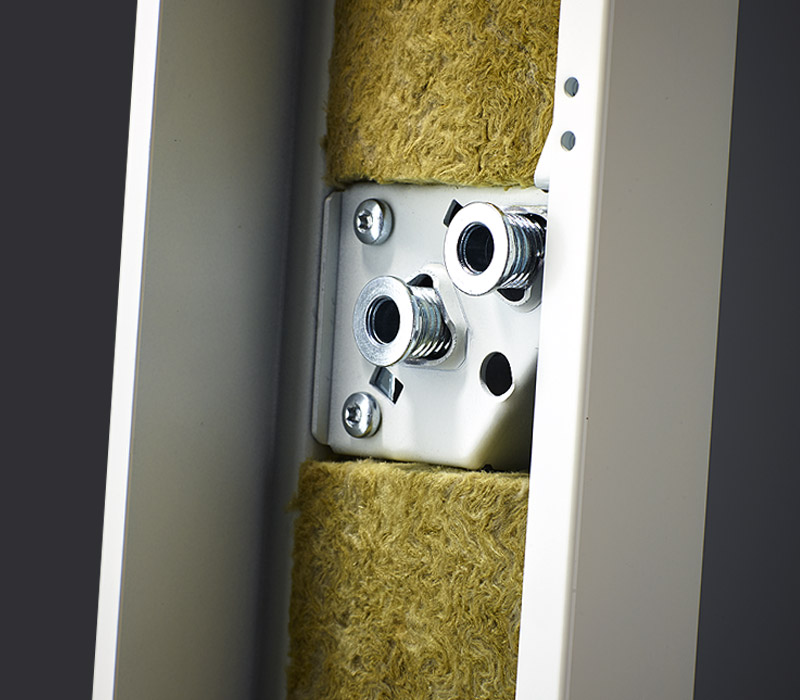

Karmhylser sørger for rask og sikker montering.

Vi forbeholder oss retten til konstruksjonsendringer.
