30 min, 60 min
Opptil 43dB
EN 1627 RC 4
S200, Sa
EN 14351-1, EN 16034

Daloc S63 (Y63) Sikkerhetsdør RC4
Daloc S63 er en dør som egner seg ypperlig imiljøer hvor det stilles like strenge kravtil det estetiske som til sikkerhet. Butikker, datarom, legekontorer og andre rom hvor det oppbevares tyveriutsatt gods er noen eksempler på steder hvor den passer godt.

Last ned
S63 produkt ark S63 Typgodkännande Brand-BrandgasS63, Y63 Certifikat InbrottMontasjeanvisningAnbefalinger for dekkmaling av grunnede ståldørerY63 DoPUtsparing i vegg for magnetkontakt og dørlukker utenfor karmyttermålMontasjeanvisning Delt stålkarmVedlikeholdsinstruks for Daloc-dørerCE-certifikat (NO): SC0479-16, EI(2)30 EW60CE-certifikat: SC0332-19, EI(2)20 EW60Byggevaredekl for ståldørerKompletterende monteringsanvisning for dører i fasade
Betegnelse Lysmål i
karm*
Karmytter
mått
Vekt

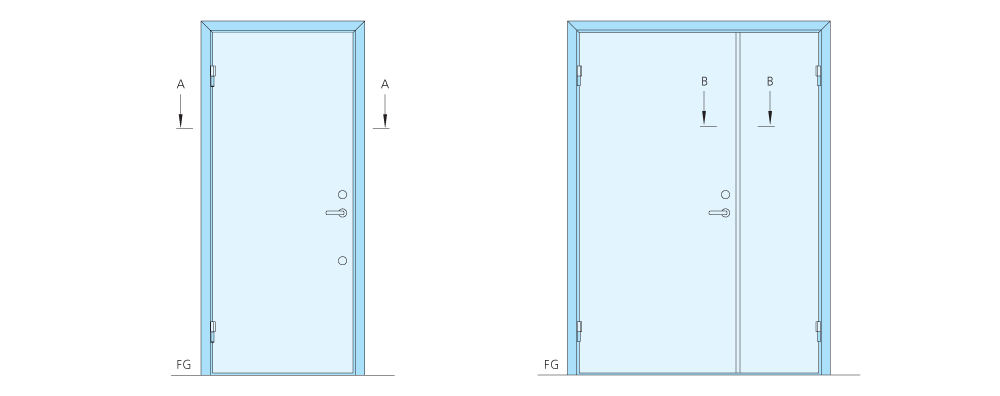

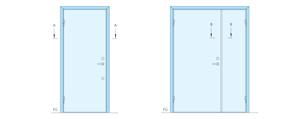

Enfløyet dør
S63 9 x 21
S63 10 x 21
S63 11 x 21
S63 12 x 21 **
Tofløyet dør
S63 15 x 21
S63 18 x 21

800 x 2025
900 x 2025
1000 x 2025
1100 x 2025

1400 x 2025
1700 x 2025

890 x 2090
990 x 2090
1090 x 2090
1190 x 2090

1490 x 2090
1790 x 2090

95
104
114
123

150
177
Andre størrelser kan fås på forespørsel.

Maks veggåpningsmål for f.eks. modul 9x21 er 920x2110 mm.

* For åpen enfløyet dør (90 grader) fratrekkes 45 mm.
** Kun malte dører.

Maksimalmål (S63):
Enfløyet dør brann/lyd: 13x23/12x25
Enfløyet dør røyktetthet: 13x24
Enfløyet dør innbrudd: 13x27
Tofløyet dør brann/lyd: 23x24/22x25
Tofløyet dør røyktetthet: 24x24
Tofløyet dør innbrudd: 25x27
Laminatplate: 1165x2393 resp 2230x2393 (like deling).

Maksimalmål ytterdørsutførelse (Y63):
Enfløyet dør brann: EI220/EW60 12x24, EI230/EW60 1290x2650
Enfløyet dør røyktetthet: 13x24
Tofløyet dør brann: EI220/EW60 24x24
Tofløyet dør røyktetthet: 24x24
Laminatplate: 1165x2393 resp 2230x2393 (like deling).
Klassifiseringer
Ytelse på dørens egenskaper er testet av RISE (tidligere SP) og sertifisert av RISE Certification og SBSC. RISE og SBSC utfører vanlige produksjonskontroller i Dalocs fabrikker.

Brannklasse: A 60, El 30 som tillegg.

Lydreduksjon: Rw 33dB*, 38dB**, alternativ 43dB** som tillegg.
Lydreduksjon (Rw) har erstattet lydklasse (R'w). Ved prosjektering reduseres den målte støyreduksjonen med 2-3 dB for å ta høyde for montering og utførelse. Tidligere lydklasse R'w 30*, 35**, 40** dB.
* Kun tofløyet dør
** Kun enfløyet dør


Innbruddsbeskyttelse: EN 1627 RC4.
Døren er godkjent for både inn- og utadslående montering.

Røyktetthetsklasse: EN 13501-2 klasse Sa og S200 (forrige Sm) som tillegg.

CE-merking: Ytterdørsutførelse (Y63) er CE-merket i henhold til produktstandard for ytterdører EN 14351-1 og EN 16034 dersom brannegenskaper foreligger. CE-merket bak på dørbladet viser følgende egenskaper, testet av RISE:

Brannmotstand:EI220/EW60 alt EI230/EW60*.
Røyktetthet:Sa alt S200
Selvlukking:C5
Vindmotstandklasse 3B
Vanntetthetklasse 7B/npd**
Avgivning av farlige stoffergodkjent
Lydreduksjon***Rw 38(C=-2;Ctr=-6)dB.dB.
U-verdi enfløyet dør2,1
U-værdi tofløyet dør2,5
Lufttetthetklasse 3

* Kun enkeltdør.
** No performance determined (ndp) gjelder innadslående montasje der vanntetthet ikke er blitt vurdert.
*** En dørs lydreduserende egenskaper varierer avhengig av lydens frekvens, derfor er det et komplement til Rw-verdien: "Rw+C" (for støy med høye frekvenser, dvs. lyse toner) og "Rw+Ctr" (for støy med lave frekvenser , dvs. basstoner).


Korrosjonsklasse: EN 12944-2 C1-C3.
Dører for utvendig bruk opp til korrosivitetsklasse C3 anbefales i varnforsinket utførelse med industrimaling fra fabrikk og rustfri terskel alternativt foliert plate for utvendig bruk og rustfri terskel.
Dørblad
Konstruksjon: Dørbladet er 58 mm tykt, har faset overfals og består av stålplater som er føyd sammen i en bue med skjulte platekanter ved dørbladkanten. Sammenføyning skjer ved hjelp av liming og nagling.

Materiale: 1 mm tykke stålplater og isolering av mineralull.

Overflatebehandling: S63 leveres ferdigmalt i en av våre standardfarger eller med en tremønstret laminatplate fra standardsortimentet som overflate. Andre NCS-farger eller tremønster kan leveres på forespørsel. Dører for utendørsbruk opptil korrosivitetsklasse C3 i henhold til EN ISO 12944-2 anbefales i varmforsinket utførelse med ferdigmaling fra fabrikk. Produseres på bestilling.
Karm

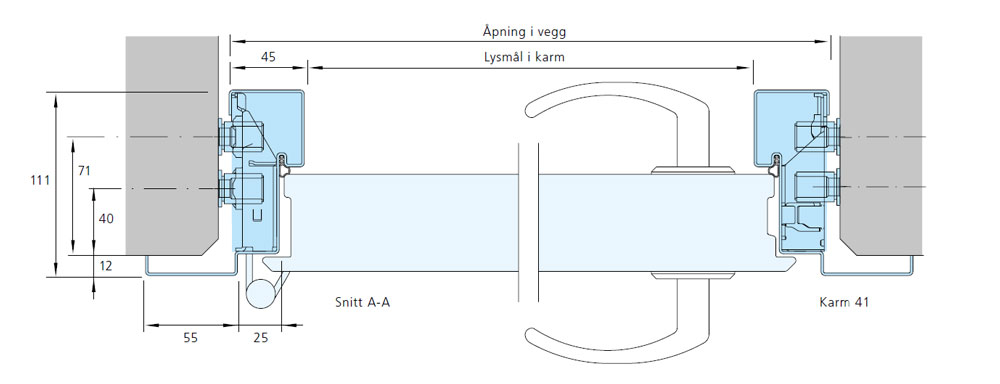

Konstruksjon: Som standard leveres sikkerhetsdørene med hvitmalt karm 41 med fast gerikt på hengslesiden. Karmen leveres sammensatt uten løse deler. Tetningslisten er plassert i et spor i karmen. Karmen fås i flere utførelser: med gerikt på hengslesiden, gerikt på begge sider eller helt uten. Karmer til sikkerhetsdører for utendørsbruk fremstilles i forsinket utførelse.

Isolering: Ferdigisolert med mineralull fra fabrikken.

Montering: Rask montering med karmens etterjusterbare karmhylser (umbraconøkkel).
Terskel
Døren leveres som standard med varmforsinket anslagsterskel. På bestilling kan den leveres med terskelplate og slepelist (Rw 38 dB) eller med terskelplate, børstelist og heve-/senketerskel (ikke lyd). Den kan også leveres med anslagsterskel i eik (EI30).
standardbeslag
Låskasse Assa 510 og 511. S63 krever rund dobbelsylinder i følge SSF 3522 klasse 3. Gjelder begge låskassene. A=58 mm, B=33/24 mm enfløyet/tofløyet dør ved utadslående dør. Tappbærende, justerbare elforsinkede hengsler. Sikkerhetsbolt i sluttstykket og fem tapper i bakkant. A/B målene gjelder kun for ASSA Connect og modul låser, for andre låser kontakt Daloc.
Tilleggsutstyr
Låskasse ASSA 510 og 511 kan erstattes med motorlås ASSA 840 og 841 og klassifiseringer opprettholdes.

Kan leveres med Daloc Linea-mønster, kikkehull, sparkeplate, dørlukker, elektrisk sluttstykke, magnetkontakt, motor- og mikrolås, låsrelékontakt m.m.

Ved vindutsatt plassering anbefales komplettering med dørbremse. For innadslående dør anbefales vannavviser i nedre kant om døren utsettes for regn. For utadslående dør som ikke har regnbeskyttelse anbefales vannavviser i overkant.

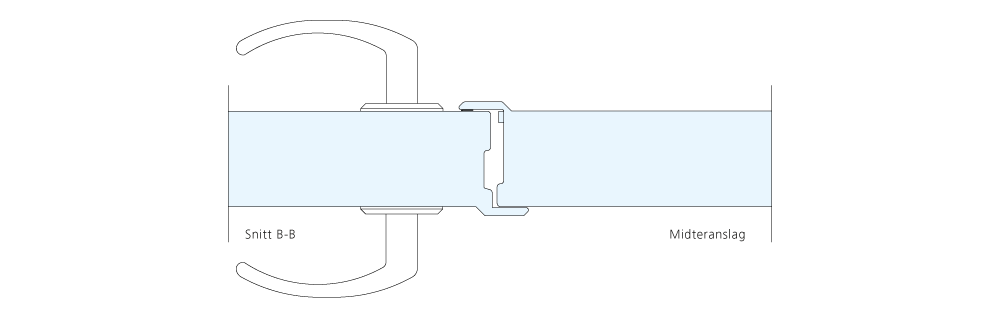

Tofløyet dør
Dørblad og karm produseres på samme måte som enfløyet dør. Stående fløj er udstyret med anslag og to innfelte hevearmsskåter som standard. Dørens ulike deler er enkle å transportere, håndtere og montere på grunn av at mindre enheter monteres sammen på stedet.

Vi forbeholder oss retten til konstruksjonsendringer.

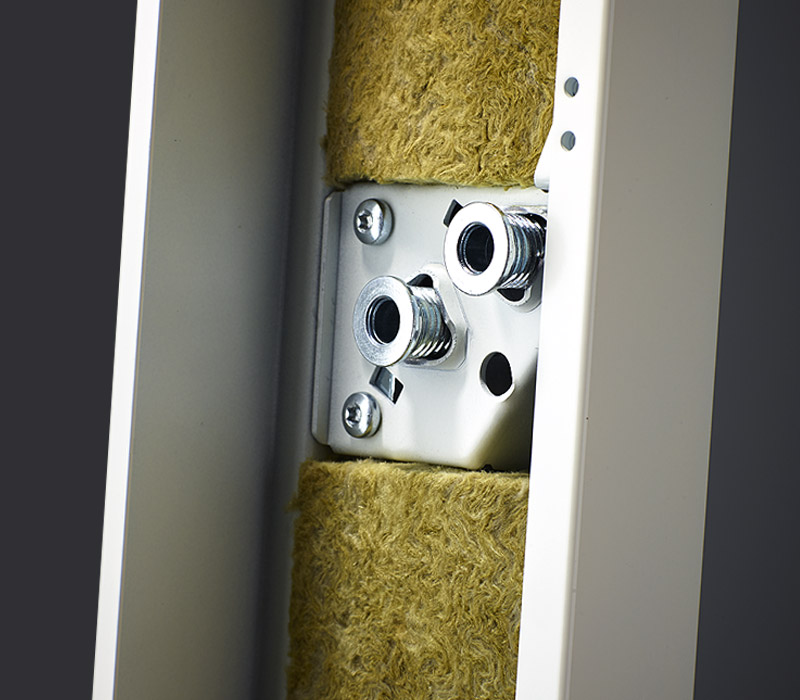

Karmhylser sørger for rask og sikker montering.

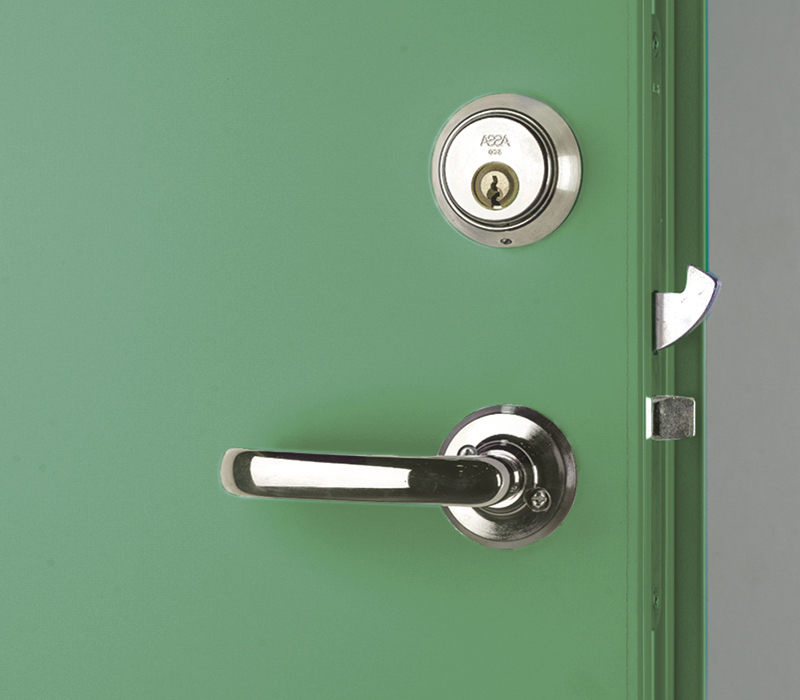

Låskassen Assa 510.

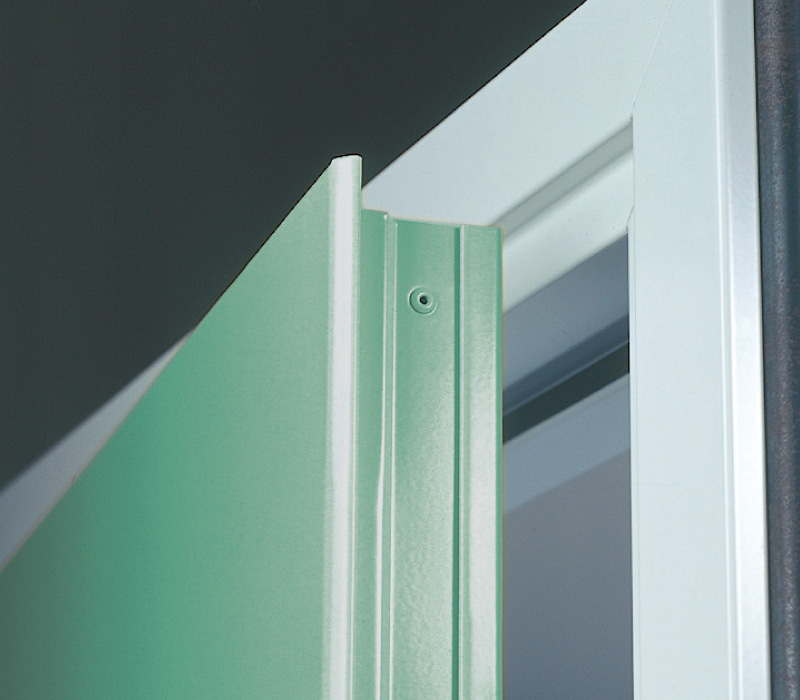

Dørbladet er føyd sammen uten synlig platekant og har faset overfals.

Vi forbeholder oss retten til konstruksjonsendringer.
