60 min
EN 14351-1, EN 16034

Daloc S66 (Y66) Rustfri dør, Ståldør
Daloc S66 finnes i varmgalvanisert utførelse samt i to rustfrie utførelser (maks. størrelse veggåpning 2870x2900). Er målet først og fremst å få en rustfri overflate, kan rustfri platekvalitet velges, men i miljøer der det stilles høye krav til korrosjonsbeskyttelse, f.eks. tuneller, industrilokaler og andre bygninger med aggressiv atmosfære, er det anbefalt å bruke rustfri syrefast utførelse.

Last ned
S66 produkt ark S66, S67 Typgodkännande BrandMontasjeanvisningCAD-skiss S66Utsparing i vegg for magnetkontakt og dørlukker utenfor karmyttermålVedlikeholdsinstruks for Daloc-dørerCE-certifikat: SC0480-16, EI(2)20 EW60Byggevaredekl for ståldørerByggevaredekl for Daloc ståldører med glassfeltKompletterende monteringsanvisning for dører i fasade

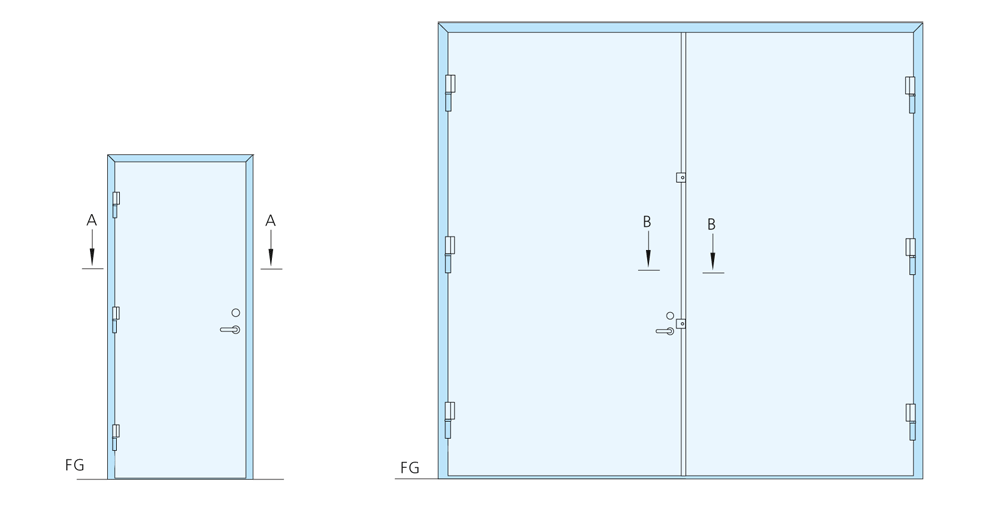

Betegnelse Lysmål i
karm*
Karmytter
mått
Vekt
Enfløyet dør
S66 9 x 20
S66 10 x 20
S66 9 x 21
S66 10 x 21
S66 11 x 21
S66 12 x 21
S66 13 x 21
Tofløyet dør
S66 15 x 21
S66 18 x 21
S66 18 x 24
S66 21 x 24
S66 29 x 29
S66 30 x 30

800 x 1925
900 x 1925
800 x 2025
900 x 2025
1000 x 2025
1100 x 2025
1200 x 2025

1400 x 2025
1700 x 2025
1700 x 2325
2000 x 2325
2800 x 2825
2900 x 2925

890 x 1990
990 x 1990
890 x 2090
990 x 2090
1090 x 2090
1190 x 2090
1290 x 2090

1490 x 2090
1790 x 2090
1790 x 2390
2090 x 2390
2890 x 2890
2990 x 2990

80
85
85
90
100
105
110

150
170
190
210
320
340
Andre størrelser kan fås på forespørsel. Maksimal størrelse for rustfri utførelse, veggåpning 2870x2900 mm.

Maks veggåpningsmål for f.eks. modul 9x21 er 920x2110 mm.

* For åpent dørblad (90 grader) fratrekkes 46 mm.

Maksimalmål Daloc S60 (A60) resp. ytterdørsutførelse Y60 (EI220/EW60):
Enfløyet dør standardutførelse 14x30.
Enfløyet dør rustfri utførelse 14x29.
Tofløyet dør standardutførelse 30x30.
Tofløyet dør rustfri utførelse lysmål i vegg 2870x2900.
Dører i større dimensjon produseres som S67 eller skyveport S88.
Klassifiseringer
Ytelse på dørens egenskaper er testet av RISE (tidligere SP) og sertifisert av RISE-sertifisering. RISE utfører regelmessige produksjonskontroller i Dalocs fabrikker.

Brannklasse: A 60.

Øvrig: Ytterdørsutførelse (Y66) er CE-merket i henhold til produktstandard EN 14351-1 og EN 16034 dersom brannegenskaper foreligger. CE-merket bak på dørbladet viser følgende egenskaper, testet av RISE:

Brannmotstand:EI220/EW60.
Røyktetthet:npd*
Selvlukking:C5
Vindmotstandklasse 2
Vanntetthetnpd
Avgivning av farlige stoffergodkjent
Lydreduksjonnpd
U-verdinpd
Lufttetthetnpd

* No performance determined

Korrosjonsklasse: EN 12944-2 C1-C4 og C5-I.
Se nedenfor.
Dørblad
Konstruksjon: Bladet er 54 mm tykt, overfalset og består av en varmgalvanisert eller rustfri stålplate. Sammenføyning skjer ved hjelp av liming, noe som gir en glatt overflate på begge sider.

Materiale: 1,2 mm varmgalvanisert plate, alternativt 1 mm rustfri stålplate. Isolering av mineralull.

Overflatebehandling: Varmgalvaniserte S66 leveres som standard grunnmalt, men kan også leveres industrimalt.

I rustfri utførelse er de synlige utsatte overflatene av rustfritt stål EN 1.4301, og øvrige inngående detaljer hovedsakelig i galvanisert plate. Tilsvarer korrosivitetsklasse C3-C4 i henhold til EN ISO 12944-2/BSK 07.

Når det gjelder S66 i korroderende miljøer, f.eks. tuneller eller industrilokaler og andre bygninger med aggressiv atmosfære, der det stilles strenge krav til korrosjonsmotstand, anbefales en rustfri og syrefast utførelse. Synlige exponeoverflater fremstilles da i syrefast og rustfritt stål EN 1.4404, og de øvrige ståldetaljene i rustfritt og syrefast. Tilsvarer korrosivitetsklasse C5-I i henhold til EN ISO 12944-2.

Ved rustfri og rustfri syrefast utførelse, er børstet/slipt overflate og beskyttelsesfilm standard, men kan også leveres industrimalt i en av våre grunnfarger..

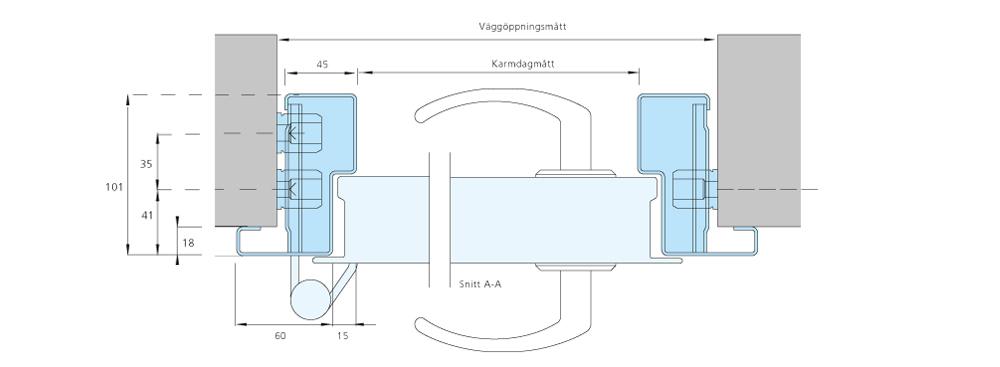

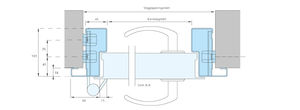

Karm
Konstruksjon: Som standard leveres S66 med karm 31 med fast gerikt på hengslesiden. Karmen fremstilles av 1,5 mm varmgalvanisert plate, alternativt 1,5 mm rustfritt stål med øvrige detaljer hovedsakelig i varmgalvanisert stål. I syrefast utførelse er synlige detaljer i syrefast rustfritt stål, og de øvrige detaljene i rustfritt materiale. Karmen leveres sammensatt uten løse deler. Karmen fås i flere utførelser: med gerikt på hengslesiden, gerikt på begge sider eller helt uten.

Isolering: Ferdigisolert med mineralull fra fabrikken.

Montering: Rask montering med karmens etterjusterbare karmhylser (unbraconøkkel).
Terskel
Dør i varmgalvanisert utførelse leveres som standard med varmgalvanisert fasadeanslagsterskel. Dører i rustfritt og rustfritt syrefast utførelse leveres som standard med rustfri fasadeanslagsterskel.
standardbeslag
Låsehuset Assa 310. S66 i rustfri syrefast utførelse leveres med Assa 565 Heavy Duty (HD) som standard. A = 54 mm, B = 27 mm fra hengslesiden til midten på låskassen. Kulelagrede hengsler. Skjult forsterkning for dørlukker på hengslesiden.
Tilleggsutstyr
Kan leveres med glassfelt, sparkeplate, tetningslist, ventilasjonsgitter (brannklasse EI 15), dørlukker, elektrisk sluttstykke, magnetkontakt, motor- og mikrolås, låskolvskontakt m.m. Kontakt Daloc når det gjelder tilleggsutstyr til S66 i syrefast utførelse.

Ved vindutsatt plassering anbefales komplettering med dørbremse. For innadslående dør anbefales vannavviser i nedre kant om døren utsettes for regn. For utadslående dør som ikke har regnbeskyttelse anbefales vannavviser i overkant.

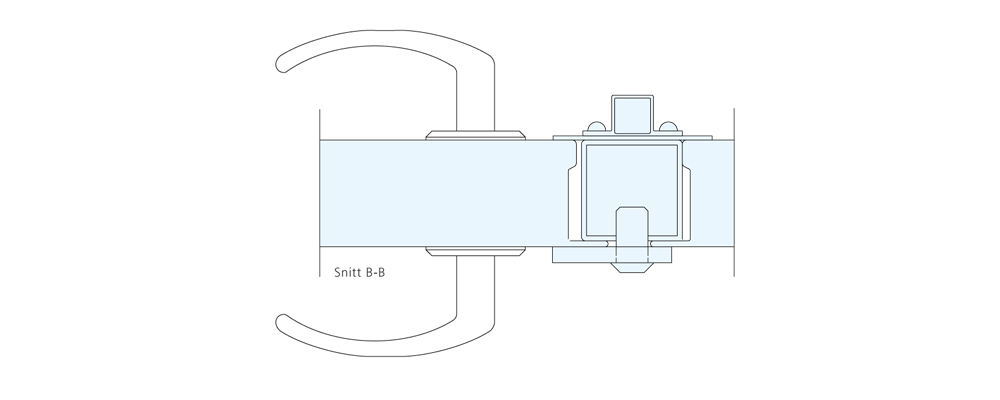

Tofløyet dør
Blad og karm produseres på samme måte som enkeldør. Når det gjelder tofløyede S66 leveres blad og karm delt. Skåtefløyen har anslag og er utstyrt med espagnolett på anslagssiden som standard. Hevearmsskåte i rustfritt materiale leveres som standard for rustfrie dører. Dørens ulike deler er enkle å transportere, håndtere og montere på grunn av at mindre enheter monteres sammen på stedet.

Vi forbeholder oss retten til konstruksjonsendringer.

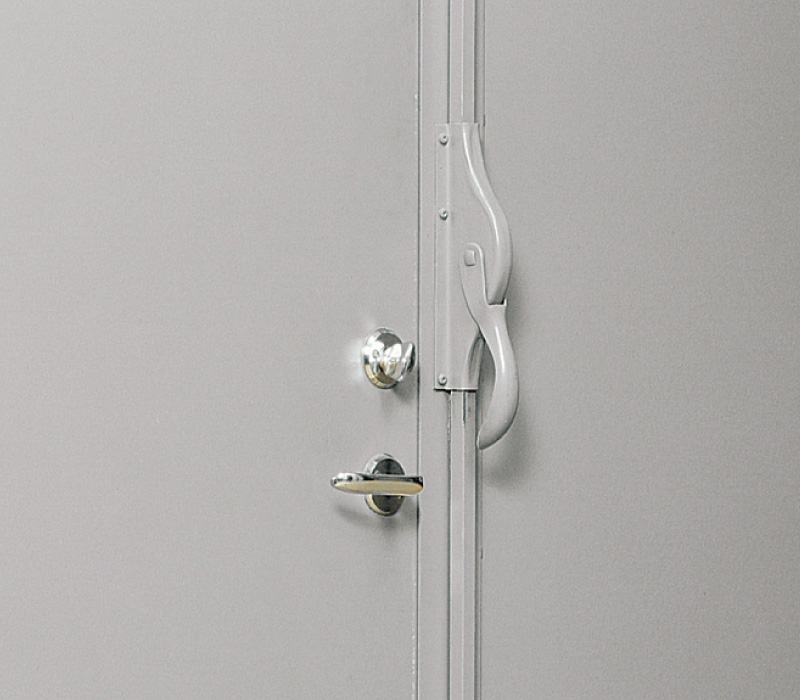

Espagnolett er standard på skåtefløyen. Rustfrie dører leveres med hevearmsskåte i rustfritt stål.

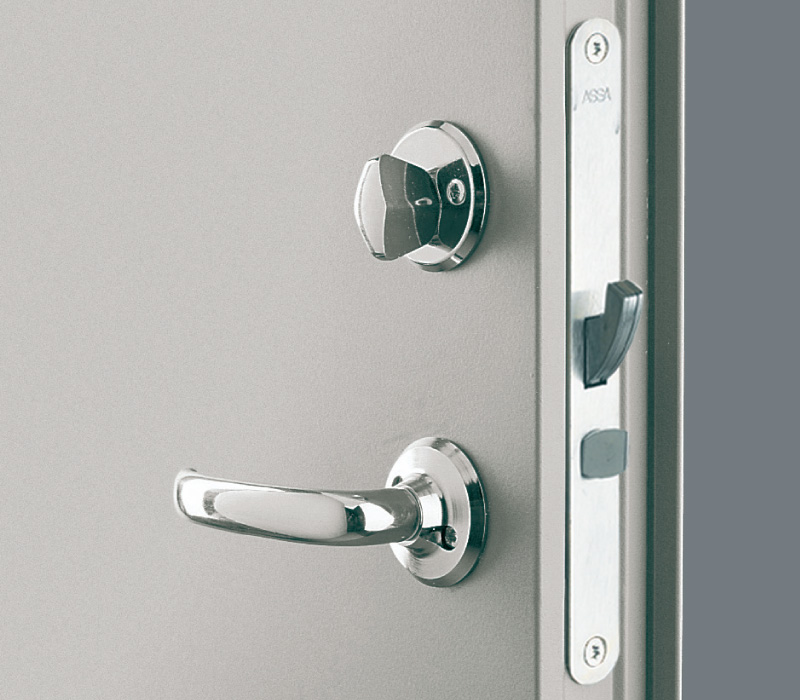

Varmeforsinket grunnmalt dørblad med låsehuset Assa 310 S66 i rustfri syrefast utførelse leveres med Assa 565 Heavy Duty (HD) som standard.
Rustfrie kulelagrede hengsler til S66 i rustfri utførelse.

Vi forbeholder oss retten til konstruksjonsendringer.
