60 min
EN 1627 RC 4
EN 1522 FB 4
EN 13123 EPR 1

Daloc S93 (Y93) Høysikkerhetsdør RC4
Daloc S93 er en høysikkerhetsdør som brukes på steder der det stilles strenge krav til mekanisk beskyttelse. Den er innbruddsbeskyttet, skuddsikker og eksplosjonsbeskyttet.

Last ned
S93 produkt ark S93 Typgodkännande BrandS93, Y93 Certifikat InbrottCAD-skiss S93MontasjeanvisningAnbefalinger for dekkmaling av grunnede ståldørerY93 DoPMontasjeanvisning Delt stålkarmVedlikeholdsinstruks for Daloc-dørerUtfyllende monteringsanvisning for dør S93 med skuddsikkerhetsklasse FB4Kompletterende monteringsanvisning for dører i fasade
Betegnelse Lysmål i
karm*
Karmytter
mått
Vekt

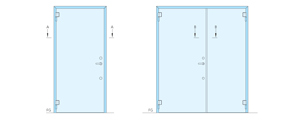

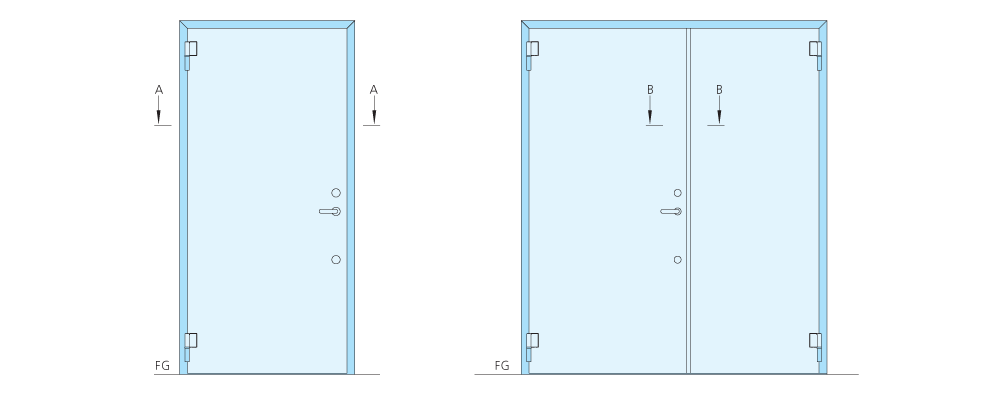

Enfløyet dør
S93 9 x 21
S93 10 x 21
S93 11 x 21
S93 12 x 21
Tofløyet dør
S93 15 x 21
S93 18 x 21

800 x 2025
900 x 2025
1000 x 2025
1100 x 2025

1400 x 2025
1700 x 2025

890 x 2090
990 x 2090
1090 x 2090
1190 x 2090

1490 x 2090
1790 x 2090

130
140
150
160

220
250
Andre størrelser kan fås på forespørsel.

Maks veggåpningsmål for f.eks. modul 9x21 er 920x2110 mm.

* For åpen enfløyet dør (90 grader) fratrekkes 49 mm.

Maksimalmål S93:
Enfløyet dør brann 13x23/12x25
Tofløyet dør brann 23x23/22x25
Enfløyet dør innbrudd 18x36
Tofløyet dør innbrudd 36x36

Maksimalmål Y93:
Enfløyet dør 15x30
Tofløyet dør 30x30
Ytterdørsutførelse (Y93) er ikke brannklassifisert.
Klassifiseringer
Ytelse på dørens egenskaper er testet av RISE (tidligere SP) og sertifisert av RISE Certification og SBSC. Skuddsikkerhet er testet av Nammo Vanäsverken AB og eksplosjonsbeskyttelsen fra Fraunhofer Institut Freiburg. RISE og SBSC gjennomføre regelmessige produksjonskontroller Dalocs fabrikker

Brannklasse: A 60

Innbruddsbeskyttelse: EN 1627 RC4.
Døren er godkjent for både inn- og utadslående montering.

Skuddsikkerhet: EN 1522 klasse FB 4 som tillegg (enfløyet dør).

Eksplosjonsbeskyttelse: EN 13123-1klasse EPR 1 (enfløyet dør) som tillegg.
Døren er godkjent for utadslående montasje, hengsleside = angrepsside, med karm 31 eller 34-38 med gerikt på hengslesiden

Korrosjonsklasse: EN 12944-2 C1-C3.
S93 i korrosivitetsklasse C2 og Y93 i korrosivitetsklasse C3 skal ferdigbehandles på stedet i henhold til separat malingsinstruks fra Daloc.

CE-merking: Ytterdørsutførelse (Y93) er CE-merket i henhold til produktstandard for dører EN 14351-1.

CE-merket bak på dørbladet viser følgende egenskaper, testet av RISE:
Vindmotstandklasse 5A
Vanntetthet1B
Avgivning av farlige stoffergodkjent
Lydreduksjonnpd
U-verdi enkeltfløjet dør2,4
U-verdi dobbeltfløjet dørnpd
Lufttetthetklasse 2
Dørblad
Konstruksjon: Dørbladet er 58 mm tykt, overfalset og har stålplater på hengslesiden med spesielle innbruddsforsterkninger.

Materiale: I alt 6 mm tykke stålplater og isolering med mineralull.

Overflatebehandling: Som standard leveres døren grunnmalt.
Karm

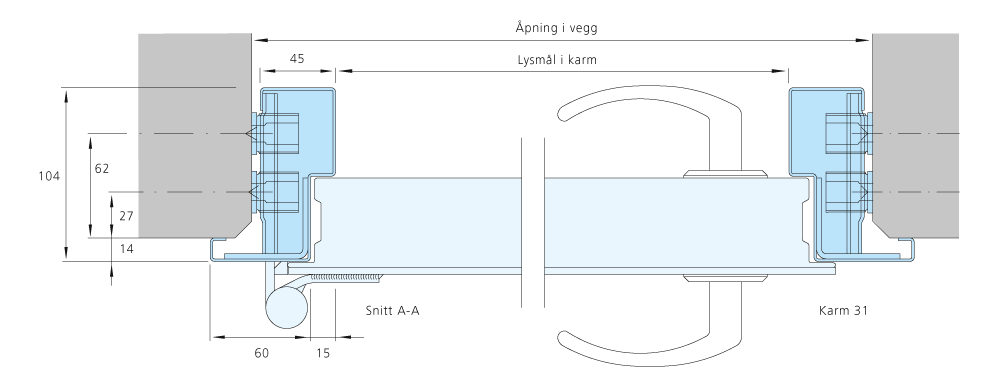

Konstruksjon: Som standard leveres S93 med grunnmalt karm 31 med fast gerikt på hengslesiden.

Isolering: Ferdigisolert med mineralull fra fabrikken.

Montering: Rask montering med karmens etterjusterbare karmhylser (umbraconøkkel). Karmen kan også sveises i eksisterende stålramme.
Terskel
Døren leveres med varmforsinket, faset anslagsterskel. På bestilling kan den leveres med terskelplate, slepelist, børstelist eller heve-/senketerskel.
standardbeslag
Låskasse Assa 510 og 511. S93 krever rund dobbelsylinder i følge SSF 3522 klasse 3. Gjelder begge låskassene. A = 58 mm, B = 31 mm fra hengslesiden til midten på låskassen. Kulelagrede hengsler. Tre faste tapper i bakkant. A/B målene gjelder kun for ASSA Connect og modul låser, for andre låser kontakt Daloc.
Tilleggsutstyr
Låskasse ASSA 510 og 511 kan erstattes med motorlås ASSA 840 og 841 og klassifiseringer opprettholdes.

Kan leveres med innbruddsbeskyttelse og sylinderbeskyttelse eller separat sylinderbeskyttelse, dørlukker, elektrisk sluttstykke, magnetkontakt, motor- og mikrolås, låsrelékontakt, vannavviser, tetningslist m.m.

Ved vindutsatt plassering anbefales komplettering med dørbremse. For innadslående dør anbefales vannavviser i nedre kant om døren utsettes for regn. For utadslående dør som ikke har regnbeskyttelse anbefales vannavviser i overkant.

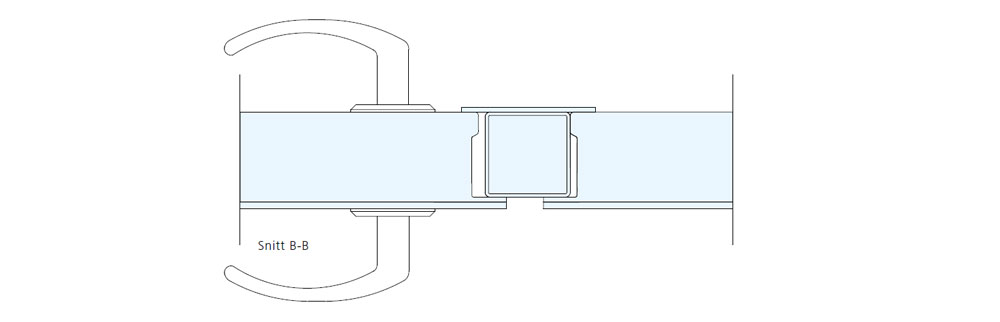

Tofløyet dør
Dørblad og karm produseres på samme måte som enfløyet dør. Skåtefløyen har anslag og er utstyrt med to innfelte hevearmsskåter som standard. Dørens ulike deler er enkle å transportere, håndtere og montere på grunn av at mindre enheter monteres sammen på stedet.

Vi forbeholder oss retten til konstruksjonsendringer.
Låskassen Assa 510.

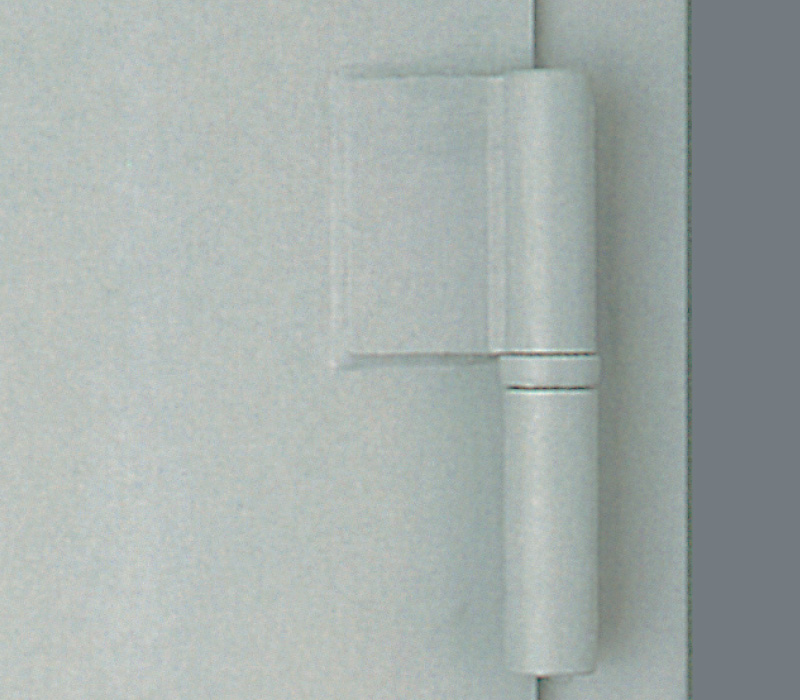

Forsterkede kulelagrede hengsler.
Sluttstykke med sikkerhetsbolt.

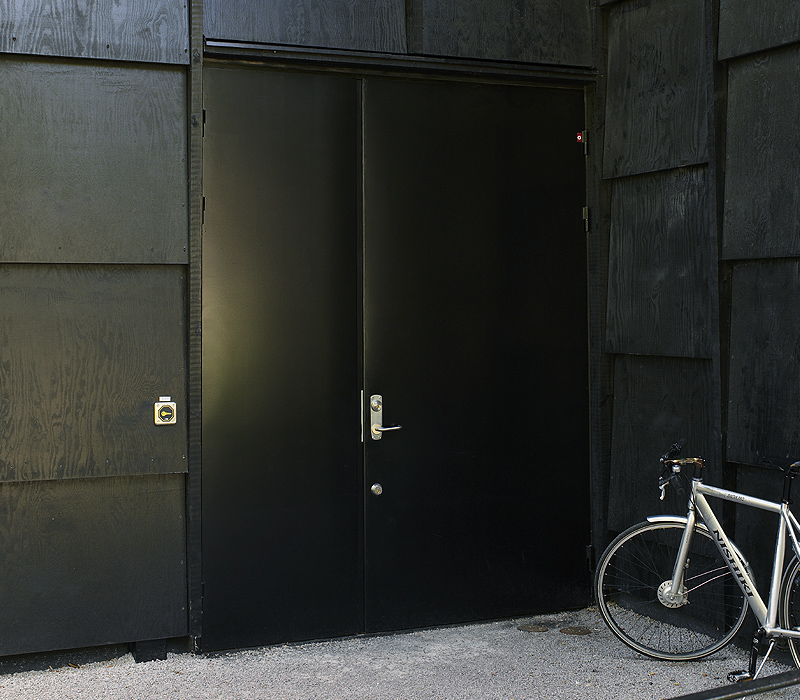

Høysikkerhetsdør S93 i tofløyet utførelse

Vi forbeholder oss retten til konstruksjonsendringer.
