60 min
EN 14351-1, EN 16034

Daloc S10 (Y10) Ståldør
Ståldør Daloc S10 erstatter Daloc S60 og er en ståldør som egner seg på steder der styrke, stabilitet og holdbarhet prioriteres. Den brukes gjerne som inner- eller ytterdør i kjellere, industrilokaler, parkeringshus og kraftverk. Den kan også fås med ventilasjonsgitter i søppelromutførelse

Last ned
S10 produkt ark Montasjeanvisning Delt stålkarmCAD-skiss S10/Y10Byggevaredekl for Daloc ståldører med glassfeltByggevaredekl for ståldørerMontasjeanvisning MK 2131CE-certifikat: SC0332-19, EI(2)20 EW60S10 Typgodkännande EI(2)15/EW60
Betegnelse Lysmål i
karm*
Karmytter
mått
Vekt
Enfløyet dør
S10 9 x 21
S10 10 x 21
S10 11 x 21
S10 12 x 21
S10 13 x 21
Tofløyet dør
S10 15 x 21
S10 18 x 21
S10 18 x 24
S10 21 x 24

800 x 2025
900 x 2025
1000 x 2025
1100 x 2025
1200 x 2025

1400 x 2025
1700 x 2025
1700 x 2325
2000 x 2325

890 x 2093
990 x 2093
1090 x 2093
1190 x 2093
1290 x 2093

1490 x 2093
1790 x 2093
1790 x 2393
2090 x 2393

70
75
80
85
90

110
125
150
170
Andre størrelser kan fås på forespørsel.

Maks veggåpningsmål for f.eks. modul 9x21 er 920x2110 mm.

* For åpen enfløyet dør (90 grader) fratrekkes 45 mm.

Maksimalmål (S10/Y10):
Enfløyet dør brann: (EI215/EW60) 12x24
Tofløyet dør brann: (EI215/EW60) 24x24
Uklassifisert utførlse: 13x27 resp. 25x27.

Større dimensjon produseres som brannport S66.

Min.mål (S10/Y10):
Enkeltdør Brann: EI215/EW60 6x4,8 alt. 4,5x6. Luke fås med karm og kantlist rundt.
Klassifiseringer
Ytelse på dørens egenskaper er testet av RISE (tidligere SP) og sertifisert av RISE-sertifisering. RISE utfører regelmessige produksjonskontroller i Dalocs fabrikker.

Brannklasse: EI215/EW60.

Korrosjonsklasse: EN 12944-2 C1-C3.
Dører for utvendig bruk opp til korrosivitetsklasse C3 anbefales i varnforsinket utførelse med industrimaling fra fabrikk og rustfri terskel alternativt foliert plate for utvendig bruk og rustfri terskel.

CE-merking: Ytterdørsutførelse (Y10) er CE-merket i henhold til produktstandard for ytterdører EN 14351-1 og EN 16034 dersom brannegenskaper foreligger. CE-merket bak på dørbladet viser følgende egenskaper:

Brannmotstand:EI215/EW60.
Røyktetthet:npd*
Selvlukking:C5
Vindmotstand:klasse 2B
Vanntetthet:npd
Avgivning av farlige stoffer:npd
Lydreduksjon:npd
U-verdi:1,8
Lufttetthet:npd

*No performance determined (ndp)
Dørblad
Konstruksjon: Dørbladet er 58 mm tykt, har overfals og består av stålplater som er føyd sammen i en bue med skjulte platekanter ved dørbladkanten. Sammenføyning skjer ved hjelp av liming og nagling.

Materiale: 1 mm tykke stålplater, isolering av mineralull.

Overflatebehandling: Dørene leveres grunnmalt som standard, men kan også leveres industrimalt i en av våre standardfarger.
Karm

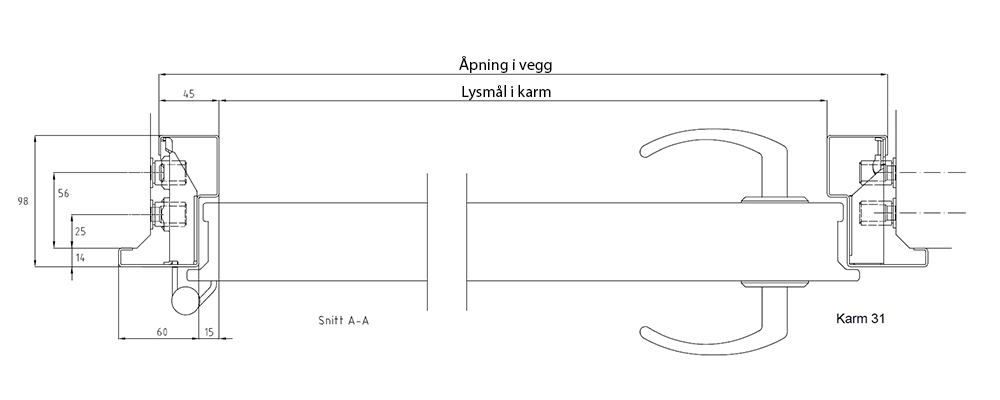

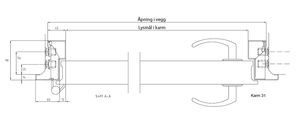

Konstruksjon: Som standard leveres den med karm 31 med fast gerikt på hengslesiden. Karmen leveres sammensatt uten løse deler. Karmen fås i flere utførelser: med gerikt på hengslesiden, gerikt på begge sider eller helt uten.

Isolering: Ferdigisolert med mineralull fra fabrikken.

Montering: Rask montering med karmens etterjusterbare karmhylser (umbraconøkkel).
Terskel
Døren leveres som standard med forsinket anslagsterskel-U. På bestilling kan den leveres med terskelplate og slepelist eller med terskelplate, børstelist og heve-/senketerskel.
standardbeslag
Låskasse Assa 310. (A = 58 mm, B = 33/24 mm enfløyet/tofløyet dør ved utadslående dør). Delrin-lagrede hengsler. Fast tapp i bakkant. Innvendig forsterkning for dørlukker. A/B målene gjelder kun for ASSA Connect og modul låser, for andre låser kontakt Daloc.
Tilleggsutstyr
Kan leveres med glassåpning, sparkeplate, ventilasjonsgitter, dørlukker, elektrisk sluttstykke, magnetkontakt, motor- og mikrolås, låsrelékontakt m.m.

Ved vindutsatt plassering anbefales komplettering med dørbremse. For innadslående dør anbefales vannavviser i nedre kant om døren utsettes for regn. For utadslående dør som ikke har regnbeskyttelse anbefales vannavviser i overkant.
Tofløyet dør
Dørblad og karm produseres på samme måte som enfløyet dør. Skåtefløyen har anslag og er utstyrt med espagnolett på anslagssiden som standard. Dørens ulike deler er enkle å transportere, håndtere og montere på grunn av at mindre enheter monteres sammen på stedet.

Vi forbeholder oss retten til konstruksjonsendringer.

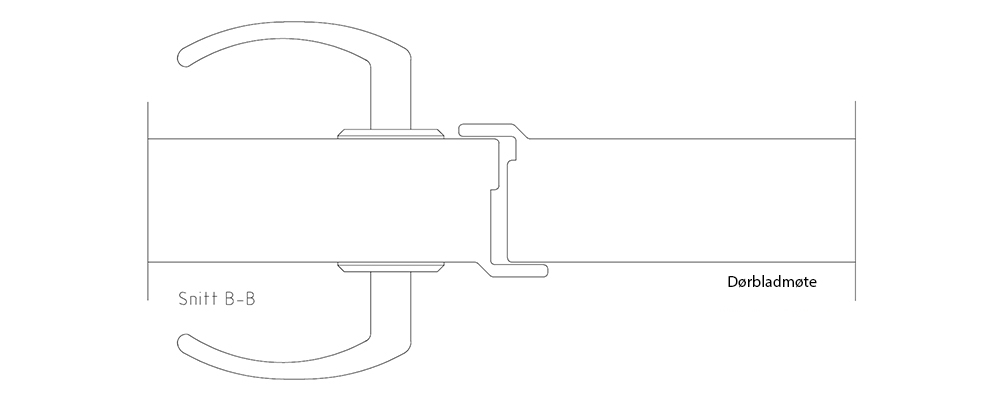

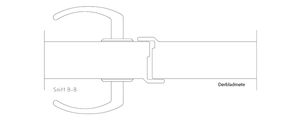

Dørbladmøte, tofløyet dør med integrert anslag.

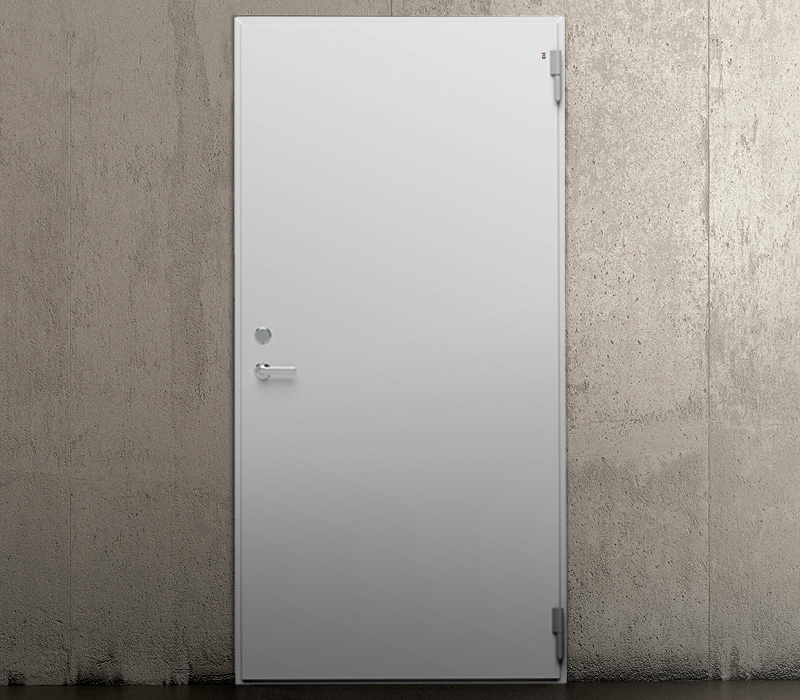

S10
Karmhylser sørger for rask og sikker montering.

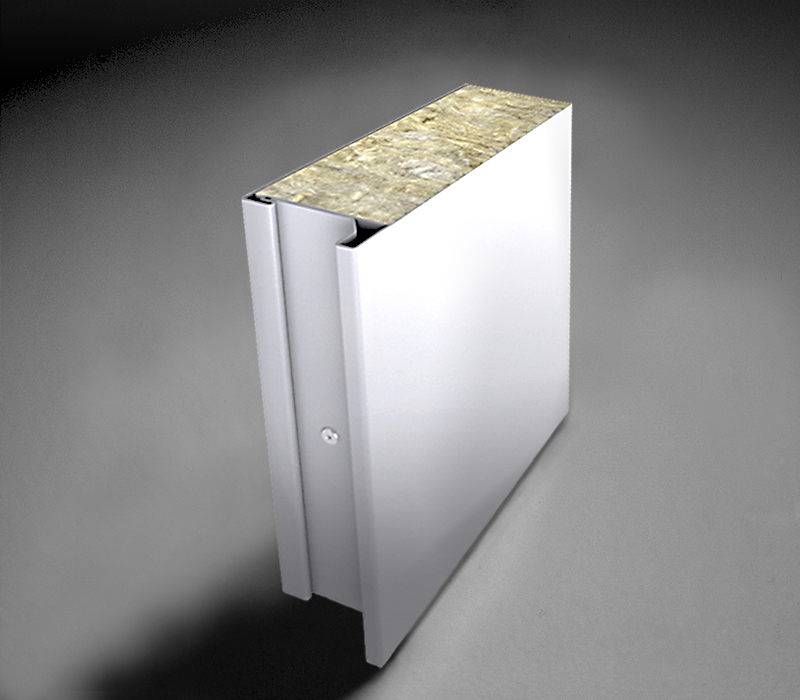

S10 tilhører gruppen moderne ståldører og har skjulte platekanter og pen overfals.

Vi forbeholder oss retten til konstruksjonsendringer.
