120 min, 30 min, 60 min
Opptil 50dB
EN 1627 RC 3
S200, Sa
EN 14351-1, EN 16034

Daloc S33 (Y33) Sikkerhetsdør RC3
Daloc S33 er en dør som egner seg ypperlig i miljøer hvor det stilles like strenge krav til det estetiske som til sikkerhet. Hoteller, kontorer, leiligheter, legekontorer og rom hvor det oppbevares tyveriutsatt gods er noen eksempler på steder hvor den passer godt. Daloc S33 kan også produseres i rustfritt stål.

Last ned
S33 produkt ark S33, D33 Typgodkännande Brand-BrandgasS33, Y33, S53, Y53 Certifikat InbrottCAD-skiss S33 (Y33)MontasjeanvisningAnbefalinger for dekkmaling av grunnede ståldørerY33 DoPUtsparing i vegg for magnetkontakt og dørlukker utenfor karmyttermålMontasjeanvisning Delt stålkarmKompletterende monteringsanvisning for dører i fasadeVedlikeholdsinstruks for Daloc-dørerKompletterende monteringsanvisning for dører i fasadeCE-certifikat (NO): SC0479-16, EI(2)30 EW60CE-certifikat: SC0332-19, EI(2)20 EW60Byggevaredekl for ståldører

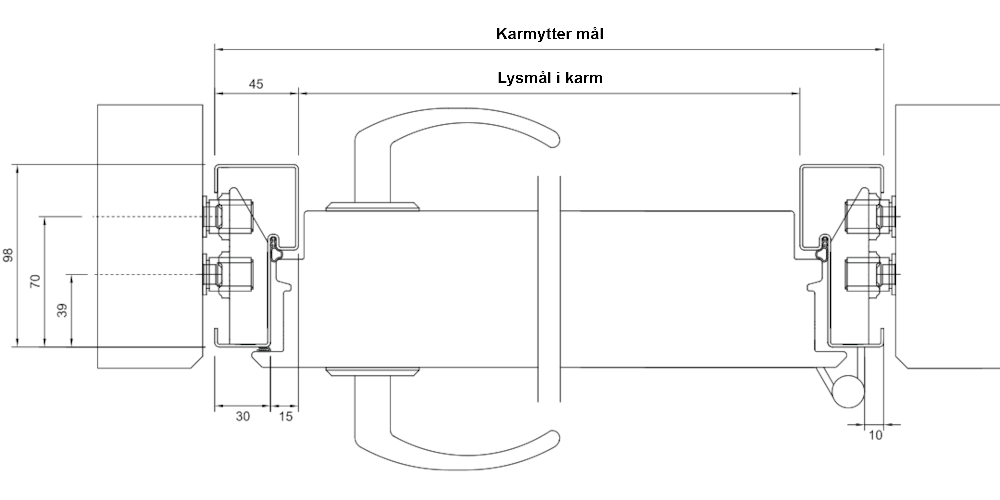

Betegnelse Lysmål i
karm*
Karmytter
mått
Vekt
Enfløyet dør
S33 9 x 21
S33 10 x 21
S33 11 x 21
S33 12 x 21 **
Tofløyet dør
S33 15 x 21
S33 18 x 21

800 x 2025
900 x 2025
1000 x 2025
1100 x 2025

1400 x 2025
1700 x 2025

890 x 2093
990 x 2093
1090 x 2093
1190 x 2093

1490 x 2093
1790 x 2093

93
93
103
113

130
150
Andre størrelser kan fås på forespørsel.

Maks veggåpningsmål for f.eks. modul 9x21 er 920x2110 mm.

* For åpen enfløyet dør (90 grader) fratrekkes 45 mm.
** Kun malte dører.

Maksimalmål (S33):
Enfløyet dør brann: (A60) 13x23/12x25 (A120 12x23)
Enfløyet dør røyktetthet: 13x24
Enfløyet dør innbrudd: 13x27
Tofløyet dør brann: (A60) 24x24 (A120 23x23)
Tofløyet dør røyktetthet: 24x24
Tofløyet dør innbrudd: 24x24
Uklassifisert utførelse: 13x27 resp. 25x27
Laminatplate: 1165x2393 resp 2230x2393 (like deling).
Rustfri utførelse: 13x24 resp 24x24.

Maksimalmål ytterdørsutførelse (Y33):
Enfløyet dør brann: EI220/EW60 12x24, EI230/EW60 1290x2650
Enfløyet dør røyktetthet: 13x24
Enfløyet dør innbrudd: 13x27
Tofløyet dør brann: EI220/EW60 24x24
Tofløyet dør røyktetthet: 24x24
Tofløyet dør innbrudd: 24x24
Uklassifisert utførelse: 13x27 resp. 25x27
Laminatplate: 1165x2393 resp 2230x2393 (like deling).
Rustfri utførelse: 13x24 resp 24x24.
Klassifiseringer
Ytelse på dørens egenskaper er testet av RISE (tidligere SP) og sertifisert av RISE Certification og SBSC. RISE og SBSC utfører vanlige produksjonskontroller i Dalocs fabrikker.

Brannklasse: A 60 alternativ El 30 og A120 som tillegg.

Lydreduksjon: Rw 38 dB, alternativ 43, 48*, 50*, 53** dB som tillegg.
Lydreduksjon (Rw) har erstattet lydklasse (R'w). Ved prosjektering reduseres den målte støyreduksjonen med 2-3 dB for å ta høyde for montering og utførelse. Tidligere lydklasse R'w 35, 40, 45*, 50dB**.
* Kun enkeltdør
** Enkeltdør i Rw 53dB (R'w 50dB) produseres som en tandemdør.


Innbruddsbeskyttelse: EN 1627 RC 3.
Døren er godkjent for både inn- og utadslående montering.

Røyktetthetsklasse: EN 13501-2 klasse Sa og S200 (forrige Sm) som tillegg.

Klimadør: Sikkerhetsdør S33 i enfløyet utførelse oppfyller klasse 3 (høyeste klasse) i henhold til EN 12219, klimatisk påvirkning på dører, for klima A og klima D.

Det innebærer følgende for testtemperaturer på utsiden/innsiden 18°C/23°C (klima A) og –15°C/23°C (klima D):

Bøying/vridning: Mindre enn 2 mm*
Lufttetthet:Klasse 4** i henhold til EN 12207
Lukkekraft: Klass 4*** i henhold til EN 12217

* Maksimal bøying/vridning av dørbladet i forhold til karmen.
** Lufttetthet klasse 4 (høyeste klasse) i henhold til EN 12207, som innebærer en maksimal luftlekkasje på 3m3/h*m2, hvilket betyr lavt energitap.
*** Lukkekraft klasse 4 (nest høyeste klasse) i henhold til EN 12217, noe som innebærer lukkekraft innenfor 10N.


Korrosjonsklasse: EN 12944-2 C1-C4.
Dører for utvendig bruk opp til korrosivitetsklasse C3 anbefales i varmforsinket utførelse med industrimaling fra fabrikk og rustfri terskel alternativt foliert plate for utvendig bruk og rustfri terskel. Dører korrosivitetsklasse C4 anbefales i rustfri utførelse

CE-merking: Ytterdørsutførelse (Y33) er CE-merket i henhold til produktstandard for ytterdører EN 14351-1 og EN 16034 dersom brannegenskaper foreligger. CE-merket bak på dørbladet viser følgende egenskaper, testet av RISE:

Brannmotstand:EI220/EW60 alt EI230/EW60*.
Røyktetthet:Sa alt S200
Selvlukking:C5
Vindmotstandklasse 3B
Vanntetthetklasse 7B/npd**
Avgivning av farlige stoffergodkjent
Lydreduksjon***Rw 35(C=-3;Ctr=-6)dB.
Rw 38(C=-2;Ctr=-6)dB, (C=-2;Ctr=-5) tofløyet dør.
Rw 43(C=-2;Ctr=-7)dB, (C=-2;Ctr=-5) tofløyet dør.
Rw 48(C=-1;Ctr=-4)dB.
Rw 50(C=-1;Ctr=-5)dB.
U-verdi enfløyet dør1,4-1,9
U-værdi tofløyet dør2,4
Lufttetthetklasse 4

* Kun enkeltdør.
** No performance determined (ndp) gjelder innadslående montasje der vanntetthet ikke er blitt vurdert.
*** En dørs lydreduserende egenskaper varierer avhengig av lydens frekvens, derfor er det et komplement til Rw-verdien: "Rw+C" (for støy med høye frekvenser, dvs. lyse toner) og "Rw+Ctr" (for støy med lave frekvenser , dvs. basstoner).
Dørblad
Konstruksjon: Dørbladet er 58 mm tykt, har faset overfals og består av stålplater som er føyd sammen i en bue med skjulte platekanter ved dørbladkanten. Sammenføyning skjer ved hjelp av liming og nagling.

Materiale: 1 mm tykke stålplater og isolering av mineralull.

Overflatebehandling: S33 leveres ferdigmalt i en av våre standardfarger eller med en tremønstret laminatplate fra standardsortimentet som overflate. Andre NCS-farger eller tremønster kan leveres på forespørsel. Dører for utendørsbruk opptil korrosivitetsklasse C3 i henhold til EN ISO 12944-2 anbefales i varmforsinket utførelse med industrimaling fra fabrikk. Produseres på bestilling. I rustfri utførelse er de synlige utsatte overflatene av rustfritt stål EN 1.4301, og øvrige inngående detaljer hovedsakelig i galvanisert plate. Tilsvarer korrosivitetsklasse C4 i henhold til EN ISO 12944-2/BSK 07. Dører i rustfri utførelse kan leveres ferdigmalte i en av våre standardfarger.
Karm
Konstruksjon: Som standard leveres sikkerhetsdørene med hvitmalt karm 41 med fast gerikt på hengslesiden. Karmen leveres sammensatt uten løse deler. Tetningslisten er plassert i et spor i karmen. Karmen fås i flere utførelser: med gerikt på hengslesiden, gerikt på begge sider eller helt uten. Karmer til sikkerhetsdører for utendørsbruk fremstilles i forsinket utførelse. I rustfri utførelse er de synlige utsatte overflatene av rustfritt stål EN 1.4301, og øvrige inngående detaljer hovedsakelig i galvanisert plate. Tilsvarer korrosivitetsklasse C4 i henhold til EN ISO 12944-2/BSK 07. Karmer i rustfri utførelse kan leveres ferdigmalte i en av våre standardfarger.

Isolering: Ferdigisolert med mineralull fra fabrikken.

Montering: Rask montering med karmens etterjusterbare karmhylser (umbraconøkkel).
Terskel
Døren leveres som standard med forsinket, faset anslagsterskel. På bestilling kan den leveres med terskelplate og slepelist (Rw 38 dB) eller med terskelplate, børstelist og heve-/senketerskel (ikke lyd). Ytterdører til leiligheter i oppganger leveres som standard med hardvedterskel (EI 30) eller kompositt terskel.
standardbeslag
Låskasse Assa 510. Til S33 anbefales rund dobbelsylinder i følge SSF 3522 klasse 3. For boligdør, uten krav til bortesikker* låsing på innsiden, anbefales rund sylinder SSF 3522 klasse 3 på utsiden i kombinasjon med rund knappsylinder med magnet på innsiden. Kontakt Daloc for andre godkjente alternativer. A=58 mm, B=33/24 mm enfløyet/tofløyet dør ved utadslående dør. Tappbærende, justerbare elforsinkede hengsler. Sikkerhetsbolt i sluttstykket og doble tapper i bakkant. A/B målene gjelder kun for ASSA Connect og modul låser, for andre låser kontakt Daloc.

* Med bortesikker låsing på innsiden menes lås som kun kan låses opp med tilhørende nøkkel.
Tilleggsutstyr
Låskasse ASSA 510 kan erstattes med motorlås ASSA 840 og klassifiseringer opprettholdes (alt. med nattlås ASSA 841).

Kan leveres med Daloc Linea-mønster, postluke (38 dB), kikkehull, mekanisk ringeklokke, sparkeplate, dørlukker, elektrisk sluttstykke, magnetkontakt, motor- og mikrolås, låsrelékontakt m.m. Kontakt Daloc for tilleggsutstyr til S33 med lydreduksjon Rw 48-50 dB.

Ved vindutsatt plassering anbefales komplettering med dørbremse. For innadslående dør anbefales vannavviser i nedre kant om døren utsettes for regn. For utadslående dør som ikke har regnbeskyttelse anbefales vannavviser i overkant.
Tofløyet dør
Dørblad og karm produseres på samme måte som enfløyet dør. Skåtefløyen har integrert anslag og er utstyrt med innfelt hevearmsskåte som standard. Begge dørbladene utstyres med fire tapper med mothaker i bakkant.

Vi forbeholder oss retten til konstruksjonsendringer.
Låskassen Assa 510.

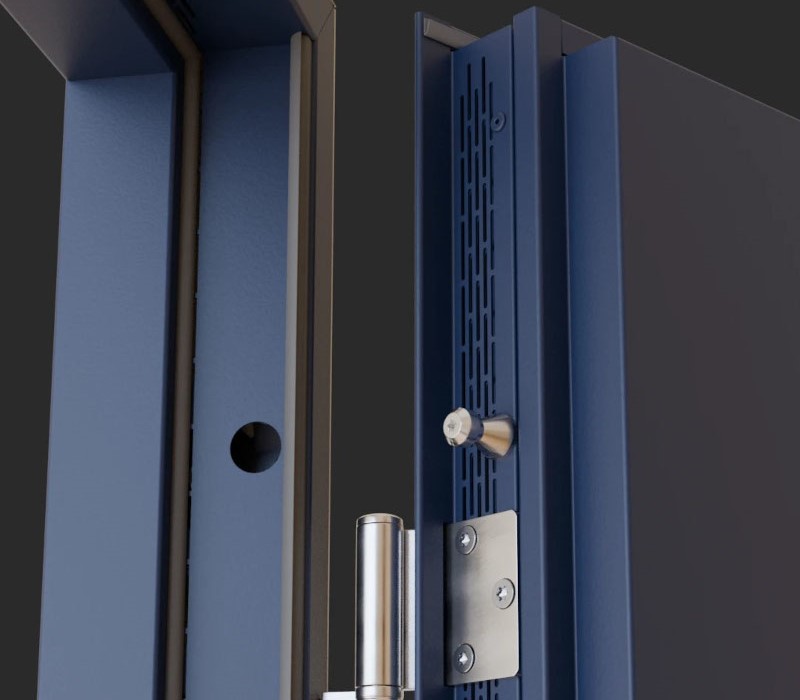

Tapper med mothaker i bakkant og hengsler med sikrede splinter øker sikkerheten.
Dørbladet er føyd sammen uten synlig platekant og har faset overfals.
Sikkerhetsdør med panikkskåte, magnetkontakt og mikrobryter i lås er et vanlig syn i butikker.
Justerbart sluttstykke.
Karmhylser sørger for rask og sikker montering.

Vi forbeholder oss retten til konstruksjonsendringer.
